System EcoFin+ by HOWATHERM

Mehrfachfunktionale Wärmerückgewinnung mit dem Hochleistungs-Wärmeübertrager EcoFin+

Anwendungen

Energieeffiziente Klimatisierung von Nicht-Wohngebäuden, speziell zur Vorwärmung der Außenluft im Winter bzw. Abkühlung im Sommer.
Sehen Sie hier einige unserer Referenzen.

Die Besonderheiten des Systems EcoFin+

durch die strukturierte Lamelle erhöht sich die spezifische Leistung um 27 %
45 % geringerer Druckabfall
Ovalrohrtechnologie strömungsoptimiert
strukturierte Lamelle mit 20 % größerer Oberfläche
dadurch erheblich erhöhte Wirtschaftlichkeit bei der Wärmerückgewinnung

Materialausführung

Die Lamellen des Systems EcoFin+ bestehen aus Aluminium. Bei besonderen Korrosionsschutzanforderungen werden die Lamellen mit Kunststoff beschichtet oder komplett in Kupfer ausgeführt.

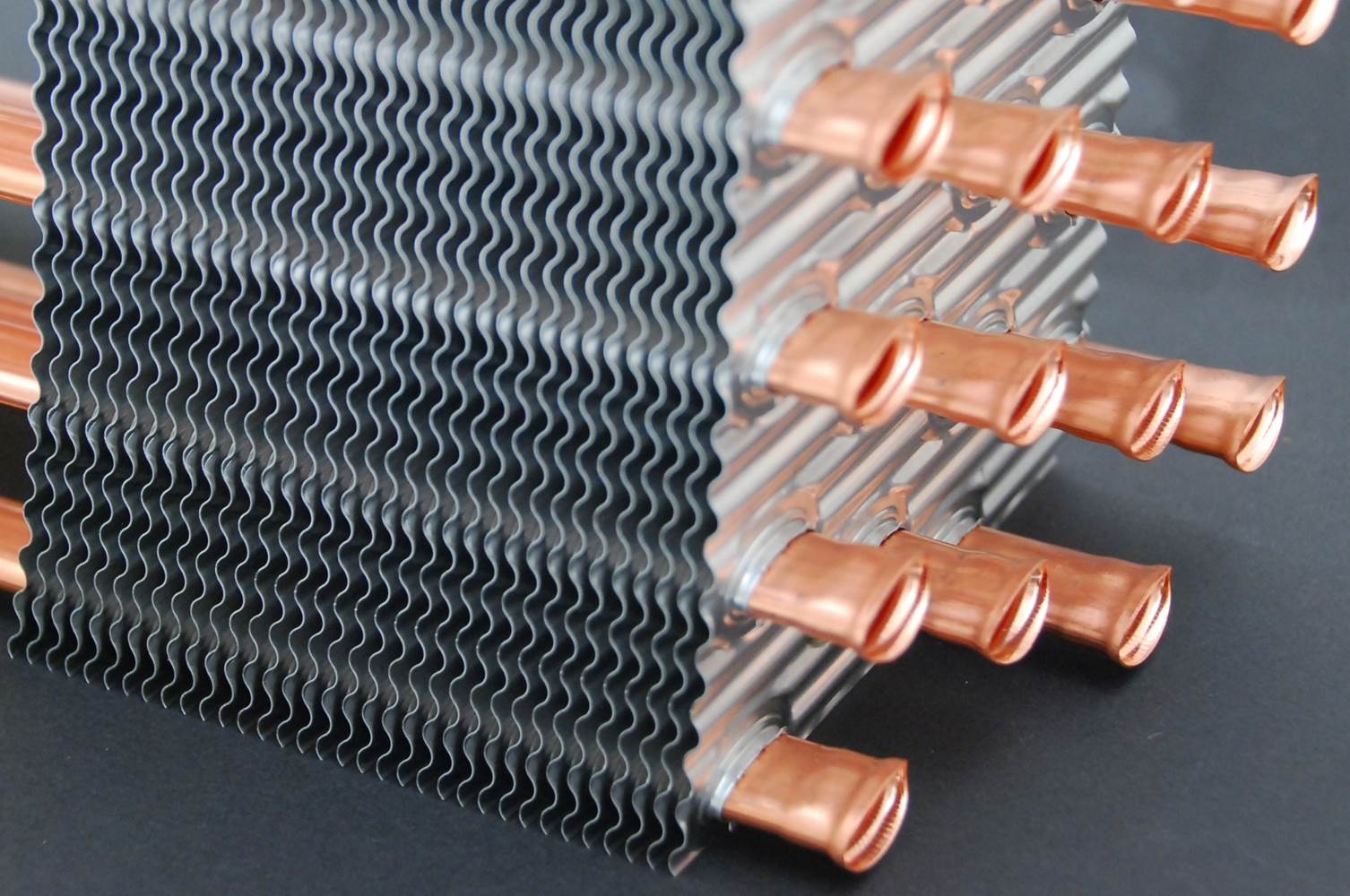

System EcoFin+ mit innovativer Lamellen- und Ovalrohrgeometrie

1/ 10

Evolution in der Leistungssteigerung bei Wärmerückgewinnungs-Systemen (WRG-Systeme) mit dem neuen System EcoFin+

Geringere Druckverluste durch die neue Rohr- und Lamellengeometrie

Die neue Lamelle gibt es in Alu-, Kupfer- oder Epoxydausführung

System EcoFin+ mit innovativer Lamellen- und Ovalrohrgeometrie in Epoxydausführung

Vergleich Oval- und Rundrohr: Druckverlust

Vergleich Oval- und Rundrohr: Temperaturverlauf

Vergleich Oval- und Rundrohr: Umlaufgeschwindigkeit

Strömungslinien Ovalrohr

Strömungslinien Rundrohr

Vergleich Strömungslinien Oval- und Rundrohr

Die Ingenieure von HOWATHERM Klimatechnik haben mit der Lamellen- und Rohrgeometrie EcoFin+ eine neue Dimension in der Wärmeübertragung erreicht.

Bisher bot der Einsatz der Lamelle EcoFin in RLT-Geräten von HOWATHERM bereits eine spezifische Leistungssteigerung von 27% im Vergleich zu Wärmeübertragern (WÜ) mit konventionell gestalteten Lamellen. Der Wärmeübertrager lieferte entweder eine deutlich höhere Leistung oder konnte bei gleicher Leistung kleiner dimensioniert werden.

Mit der nun realisierten Evolution des Systems EcoFin+ können durch den Einsatz strömungsgünstigerer Rohre jetzt auch noch die Druckverluste der Wärmeübertrager um 45% reduziert werden. Dies wirkt sich besonders beim Einsatz des Kreislaufverbundsystems aus, da die Druckverluste dort gerne 250 Pa betragen können. Mit EcoFin+ können die Druckverluste bei unveränderten thermischen Eigenschaften auf unter 150 Pa reduziert werden.
