System HPWRG

Hochleistungs-Wärmerückgewinnung

System HPWRG System HYDROplus System CrossXflow System TwinPlate System TwinXchange System TwinXPlate System EasyPlate System EcoFin+HOWAmonitor

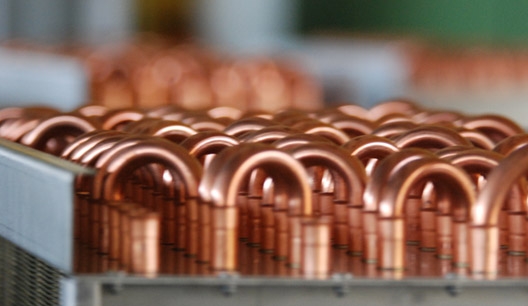

System HPWRG by HOWATHERM

Hochleistungs-KV-System mit bis zu 80% Übertragungsgrad und Sekundärfunktionen

Anwendungen

Energieeffiziente Klimatisierung von Nicht-Wohngebäuden, speziell zur Vorwärmung der Außenluft im Winter bzw. Abkühlung im Sommer.
Sehen Sie hier einige unserer Referenzen.

Die Merkmale des Systems HPWRG

1/ 4

Kreislaufverbund-System HPWRG mit Hochleistungslamelle EcoFin

Die Wärmeübertrager-Lamellen sind für einen besonderen Korrosionsschutz optional mit Kunststoff beschichtet oder in Kupfer oder Aluminium ausgeführt

Wärmeübertrager mit der Hochleistungslamelle EcoFin erbringt gegenüber einem WÜ derselben Baulänge mit konventioneller Lamelle eine um rund 27% höhere spezifische Leistung

Schema der mehrfachfunktionalen Nutzung des KV-Systems

Durch konstruktive Optimierung (mehrere Wärmeübertrager-Stufen mit einer maximalen Bautiefe von 300 mm, bezogen auf einen Lamellenabstand von 2 mm je Register im Gegenstrom), exakte Zwischenmedienschaltung und durch integrierte Regelung wird der hohe Wirkungsgrad erreicht.

Die Führung des Mediums im Wärmeübertrager (WÜ) erfolgt mit möglichst hohem Gegenstrom. Kreuzstromanteile wurden minimiert und Gleichstromanteile sind absolut ausgeschlossen. Denn gerade im Gleichstrom ist der Übertragungsgrad des WÜ wesentlich niedriger als im Gegenstrom. Wir setzen dabei die Reihenschaltung im Gegenstrom der einzelnen Wärmeübertragerstufen ein, die exakt eingehalten werden muss und erreichen einen thermodynamischen Gegenstromanteil von mehr als 99%.

Die Abstimmung zwischen dem Luftvolumenstrom und dem Wassermassenstrom ist von ganz entscheidender Bedeutung. Wenn die Wärmestromkapazitäten beider Medien gleich sind, erreichen wir den höchsten Wärmerückgewinn.

Das HPWRG-System nutzen wir als mehrfachfunktionale Wärmerückgewinnung. Dies bedeutet, dass neben der primären Funktion der WRG auch zusätzliche Funktionen, wie Freie Kälte, Brauchwasservorerwärmung oder Entfeuchtungskälterückgewinnung realisiert werden können.

Auch können die Nachwärme oder -kälte energiesparend mit dem System ohne zusätzliche Erhitzer oder Kühler übertragen werden.

Materialausführung

Die Lamellen des Systems HPWRG bestehen aus Aluminium. Bei besonderen Korrosionsschutzanforderungen werden die Lamellen mit Kunststoff beschichtet oder komplett in Kupfer ausgeführt.

Kernmerkmale des Systems HPWRG

KV-System - rekuperativ, Rückführungsschaltung, Gegensinnverrohrung mit Entlüftung und Entleerung, Deutsches Patent
die WÜ-Lamellen sind für einen besonderen Korrosionsschutz optional mit Kunststoff beschichtet oder in Kupfer oder Aluminium ausgeführt
die Hochleistungslamelle EcoFin erbringt gegenüber einem WÜ derselben Baulänge mit konventioneller Lamelle eine um rund 27% höhere spezifische Leistung
die Ovalrohrausführung EcoFin+ mit um 45% reduzierten Druckverlusten

Optionale Erweiterungen der Geräte:

um die indirekte Verdunstungskühlung HYDROplus (adiabate Befeuchtung auf der Abluftseite und Transfer der so erzeugten Kälteleistung auf die Zuluftseite zur zusätzlichen Kühlung)

System EcoFin+ mit innovativer Lamellen- und Ovalrohrgeometrie

1/ 10

Evolution in der Leistungssteigerung bei Wärmerückgewinnungs-Systemen (WRG-Systeme) mit dem neuen System EcoFin+

Geringere Druckverluste durch die neue Rohrgeometrie

Die neue Lamelle gibt es in Alu-, Kupfer- oder Epoxydausführung

System EcoFin+ mit innovativer Lamellen- und Ovalrohrgeometrie in Epoxydausführung

Vergleich Oval- und Rundrohr: Druckverlust

Vergleich Oval- und Rundrohr: Temperaturverlauf

Vergleich Oval- und Rundrohr: Umlaufgeschwindigkeit

Strömungslinien Ovalrohr

Strömungslinien Rundrohr

Vergleich Strömungslinien Oval- und Rundrohr

Die Ingenieure von HOWATHERM Klimatechnik haben mit der Lamellen- und Rohrgeometrie EcoFin+ eine neue Dimension in der Wärmeübertragung erreicht.

Bisher bot der Einsatz der Lamelle EcoFin in RLT-Geräten von HOWATHERM bereits eine spezifische Leistungssteigerung von 27% im Vergleich zu Wärmeübertragern (WÜ) mit konventionell gestalteten Lamellen. Der Wärmeübertrager lieferte entweder eine deutlich höhere Leistung oder konnte bei gleicher Leistung kleiner dimensioniert werden.

Mit der nun realisierten Evolution des Systems EcoFin+ können durch den Einsatz strömungsgünstigerer Rohre jetzt auch noch die Druckverluste der Wärmeübertrager um 45% reduziert werden. Dies wirkt sich besonders beim Einsatz des Kreislaufverbundsystems aus, da die Druckverluste dort gerne 250 Pa betragen können. Mit EcoFin+ können die Druckverluste bei unveränderten thermischen Eigenschaften auf unter 150 Pa reduziert werden.

Hydraulisches Versorgungsmodul HVM

1/ 3

Versorgungsmodul zur Aufnahme der hydraulischen Komponenten des Systems HPWRG

Die vorkonfektionierte Bauweise ermöglicht eine einfache Montage und Inbetriebnahme

Detail: Versorgungsmodul mit kompletter Hydraulik

Das Hydraulische Versorgungsmodul enthält die hydraulischen Komponenten des Systems HPWRG. Innerhalb des Systems besteht damit die einfache Möglichkeit Energieströme in das System über Plattenwärmeübertrager ein- oder auszukoppeln, einschließlich der notwendigen Mess- und Regelbaugruppen. Die vorkonfektionierte Bauweise ermöglicht eine einfache Montage und Inbetriebnahme. Dadurch werden Fehler von vornherein vermieden.
